Dzięki ciągłemu rozwojowi technologii bezzałogowych statków powietrznych (UAV) jej zastosowania znacznie wykraczają poza dziedzinę rozrywki, szeroko penetrując gałęzie przemysłu o wysokich wymaganiach dotyczących precyzji, takie jak kręcenie filmów, inspekcja przemysłowa oraz poszukiwania i ratownictwo. Główną siłą napędową tej transformacji jest ciągła optymalizacja stabilności lotu. W tym kontekście badanie sposobów poprawy stabilności lotu za pomocą komponentów UAV z włókna węglowego stało się kluczowe dla osiągnięcia przełomu technologicznego.
Dlaczego wybór materiałów decyduje o równowadze w powietrzu?
Dynamiczne osiągi drona podczas lotu zasadniczo zależą od związku pomiędzy ciągiem, masą i sztywnością konstrukcji. Tradycyjne komponenty z tworzyw sztucznych lub formowane wtryskowo-są podatne na odkształcenia strukturalne, takie jak lekkie zginanie ramion pod wpływem działania strumienia śmigła i obciążeń dynamicznych. Te drobne deformacje powodują przenoszenie dodatkowego hałasu do systemu sterowania lotem (FC), zwiększając w ten sposób obciążenie regulacyjne pętli sterującej PID (proporcjonalnej-całkującej-różniczkującej) i wpływając na stabilność zawisu.
Powyższe problemy można znacznie złagodzić, stosując komponenty drona z włókna węglowego. Kompozyty z włókna węglowego charakteryzują się wysokim modułem Younga i doskonałą sztywnością, dzięki czemu rama może zachować stabilność geometryczną przy manewrach z wysokim-momentem obrotowym i w złożonych warunkach pracy. Ta stabilność strukturalna pomaga zredukować szumy czujników, co skutkuje czystszymi i bardziej niezawodnymi sygnałami wyjściowymi żyroskopu i akcelerometru, poprawiając w ten sposób dokładność reakcji systemu sterowania lotem i ogólną stabilność obsługi, dzięki czemu jest on szczególnie przydatny w wymagających scenariuszach, takich jak operacje-na duże odległości i-szybkie pozyskiwanie obrazów.
Tabela 1: Porównanie materiałów komponentów dronów
| Własność materialna | Tworzywo poliwęglanowe/ABS | Stop aluminium (6061) | Kompozyt z włókna węglowego |
| Gęstość | 1.05 – 1.20 | 2.70 | 1.55 – 1.75 |
| Wytrzymałość na rozciąganie | Niski do umiarkowanego | Wysoki | Bardzo wysoki |
| Tłumienie drgań | Słaby (elastyczny) | Umiarkowany | Doskonały (sztywny) |
| Moduł sprężystości | ~2,3 GPa | ~70 GPa | ~135+ GPa |
| Podstawowy przypadek użycia | Poziom-podstawowy/zabawka | Wsporniki konstrukcyjne | Wysokość-Wydajność/Pro |
Jaką rolę odgrywają śmigła z włókna węglowego w zmniejszaniu wibracji?
Badając zastosowanie komponentów dronów z włókna węglowego w celu poprawy stabilności lotu, śmigła są jednym z najważniejszych punktów wejścia. Tradycyjne śmigła z tworzywa sztucznego są podatne na „trzepotanie łopatek” przy-warunkach dużych prędkości: wraz ze wzrostem prędkości końcówka łopaty może ulec histerezie lub odkształceniu sprężystemu, co z kolei prowadzi do nierównomiernego rozkładu siły nośnej i wibracji o wysokiej-częstotliwości. W przeciwieństwie do śmigieł z włókna węglowego są zwykle produkowane w procesie formowania pod wysokim-ciśnieniem, co skutkuje większą sztywnością i mniejszą masą. Zredukowana masa obracających się elementów oznacza mniejszy moment bezwładności, co pozwala silnikowi szybciej i precyzyjniej reagować na zmiany prędkości, poprawiając w ten sposób ogólną wydajność sterowania.
Jeśli chodzi o jakość obrazu,-mikro-wibracje o wysokiej częstotliwości często powodują „efekt galarety” (zniekształcenia typu „rolling migawki”) w nagraniach lotniczych. Wysoka sztywność materiałów z włókna węglowego może tłumić takie wibracje u źródła, znacznie poprawiając stabilność obrazu. Jednocześnie, ponieważ łopatki nie odkształcają się łatwo pod obciążeniem, ich aerodynamiczny kształt może pozostać stabilny, utrzymując w ten sposób bardziej spójny stosunek siły nośnej do-oporu (L/D) w całym zakresie przepustnicy i poprawiając wydajność napędu.
Co więcej, profesjonalne-śmigła z włókna węglowego zazwyczaj przed opuszczeniem fabryki przechodzą-wysokoprecyzyjne wyważanie dynamiczne (aż do poziomu miligramów), co jeszcze bardziej ogranicza źródła wibracji i optymalizuje trajektorię lotu. W połączeniu z lekką ramą z włókna węglowego może również skutecznie zapobiegać rezonansowi strukturalnemu pomiędzy wspornikiem silnika a częstotliwością roboczą śmigła, co skutkuje bardziej stabilnym i wydajnym systemem zasilania.
W jaki sposób można wykorzystać materiały wzmocnione włóknem węglowym, aby zoptymalizować sztywność ramy?
Rama to podstawowa-konstrukcja nośna drona, zasadniczo „szkielet” całego statku powietrznego. Jeśli sztywność konstrukcyjna jest niewystarczająca, nawet system kontroli lotu (FC) z-precyzyjnymi algorytmami będzie miał trudności z osiągnięciem dokładnej kontroli położenia przestrzennego. Dlatego też, stosując komponenty z włókna węglowego w celu poprawy stabilności lotu, struktura warstw ramy i grubość płyty są kluczowymi parametrami, które należy dokładnie rozważyć.
Większość obecnych płatowców-z najwyższej półki wykorzystuje skośne włókno węglowe 3K, gdzie „3K” oznacza około 3000 pojedynczych włókien w wiązce. Ta struktura splotu zapewnia bardziej zrównoważony rozkład właściwości mechanicznych w płaszczyźnie (kierunki X/Y), co skutkuje bardziej stabilną charakterystyką reakcji na siły wielo-kierunkowe. Podczas manewrów-z dużą prędkością lub ostrych zakrętów obciążenia odśrodkowe mogą wywierać znaczne obciążenia zginające i skręcające na ramiona. Ramiona z włókna węglowego, charakteryzujące się doskonałą sztywnością skrętną, skutecznie tłumią odkształcenia konstrukcyjne, zapewniając zgodność wektora ciągu silnika z konstrukcją płatowca, poprawiając w ten sposób ogólną stabilność lotu i precyzję sterowania.
Czy podwozie i gimbale z włókna węglowego mogą poprawić stabilność zewnętrzną?
Stabilność lotu nie ogranicza się do utrzymania położenia geograficznego; zależy to również od związku sprzężenia pomiędzy UAV, jego ładunkiem i środowiskiem zewnętrznym. Pod tym względem elementy z włókna węglowego odgrywają również kluczową rolę w kluczowych elementach, takich jak podwozie i mocowania kamery. Pod względem kontroli wibracji płytę przegubu Cardana z włókna węglowego można uznać za „bierną jednostkę filtrującą” na poziomie konstrukcyjnym. Nawet jeśli silnik generuje niewielkie wibracje, materiał kompozytowy z włókna węglowego może skutecznie je wytłumić, zanim zostaną one przekazane do czujnika kamery, poprawiając w ten sposób stabilność i klarowność obrazu. Z aerodynamicznego punktu widzenia podwozie wykonane z rurek z włókna węglowego ma zazwyczaj większą wytrzymałość i mniejsze-wymiary przekroju poprzecznego. Spełniając wymagania konstrukcyjne, zmniejsza powierzchnię czołową, skutecznie osłabia „efekt żagla” przy bocznym wietrze i poprawia trzymanie kursu.
Co więcej, sztywniejsze śmigła z włókna węglowego działają synergistycznie z elementami konstrukcyjnymi, pomagając utrzymać stabilne właściwości aerodynamiczne, dzięki czemu samolot jest mniej podatny na wchodzenie w obszary niestabilne aerodynamicznie, takie jak „stany pierścieni wirowych” w złożonych środowiskach przepływu powietrza. Tego typu problemy częściej występują w samolotach o większej masie i niewystarczającej sztywności konstrukcyjnej.
Wniosek
Podsumowując, poprawiona stabilność lotu nie opiera się na optymalizacji pojedynczego komponentu, ale raczej wynika z systematycznej synergii między właściwościami materiałów, konstrukcją konstrukcyjną i układem napędowym. Włókno węglowe, dzięki swojej wysokiej wytrzymałości właściwej, dużej sztywności i doskonałej konsystencji strukturalnej, zapewnia bardziej stabilny fundament mechaniczny w ramach UAV, śmigłach, podwoziu i konstrukcjach nośnych. Skutkuje to nie tylko lepszym tłumieniem drgań i odpornością konstrukcji na odkształcenia, ale także bezpośrednio poprawia jakość danych z czujników kontroli lotu i dokładność reakcji sterowania.
Jedna-fabryka tub kosmetycznych w Chinach

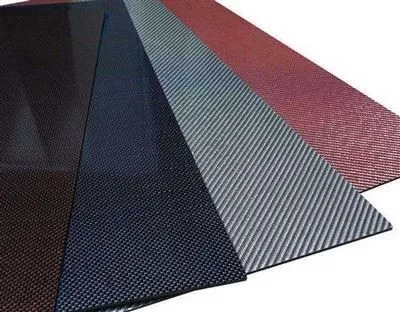

Jesteśmy producentem z Chin z 20-letnim doświadczeniem w branży materiałów kompozytowych. Specjalizujemy się w rurach, arkuszach i częściach kształtowanych na zamówienie-z włókna węglowego i posiadamy dziesiątki linii produkcyjnych. Oferujemy szybką dostawę. Jeżeli poszukują Państwo materiałów kompozytowych zapraszamy do kontaktu.
